为何发生水击?

水击及喘振(WaterHa㎜er、Surge)是指启动管道系统时,突然停泵事故,或在正常运行中因突然停电而停泵或急剧关闭阀门等所导致的流速发生急剧变化,出现压力大幅上升或下降的流体瞬变现象(HydraulicTransients).此时,因管路形状出现气蚀(Vapor Cavity)和液柱分离(Column Separation)现象,会导致管道破损(Collapse),因气蚀和分离的液柱重新结合时,又产生高压状态,导致管道或水泵、止回阀等设备受破损

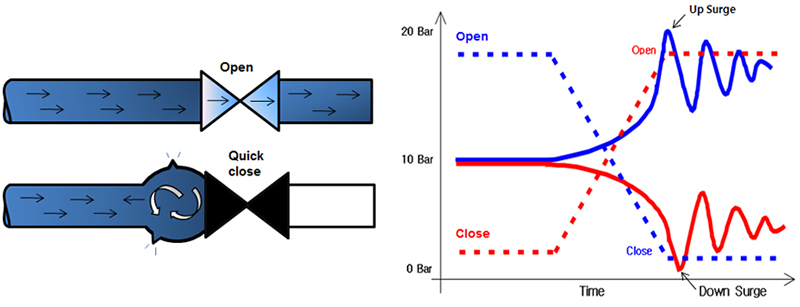

· 冲击波的原因
冲击波的原因

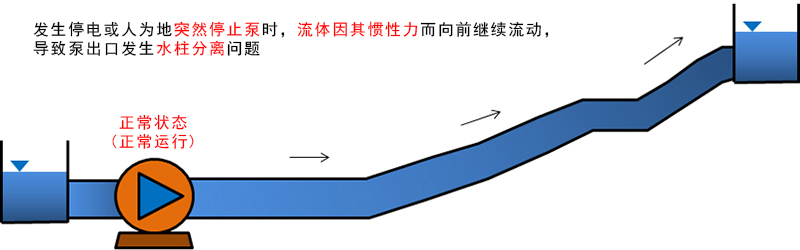

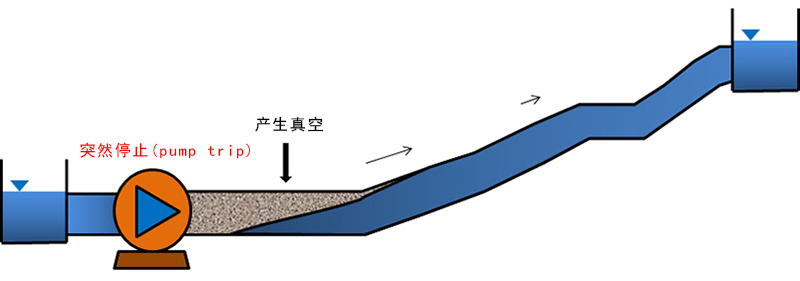

· 突然停止
突然停止

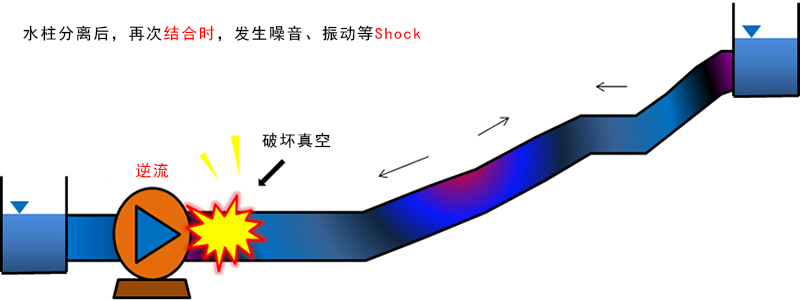

· 水柱分离后
水柱分离后

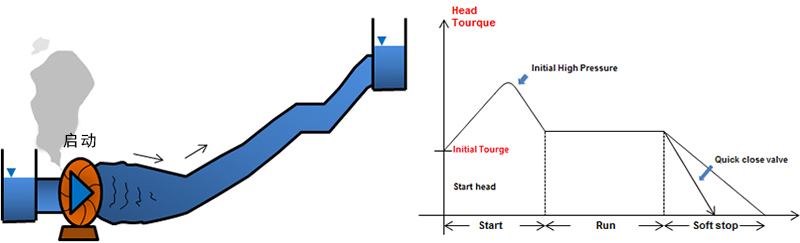

· 泵启动
泵启动
泵启动
因水击所致的损害

1) 由于管道压力上升,导致水泵、阀门、设备、管道及支撑物等设备受损.
2) 管道压力上升时产生负压,导致管道损坏,或出现水柱分离现象,水柱重新结合时又产生强大的冲击波,导致管道破损.
3) 管道压力上升,导致自来水管道压力变低,外部污染物流入管道,造成污染.
4) 因管道压力上升产生振动、噪音,或不正常的压力波导致自动控制系统产生严重干扰.
Damage of Water Hammercavity_Surge protection system_Flowtech

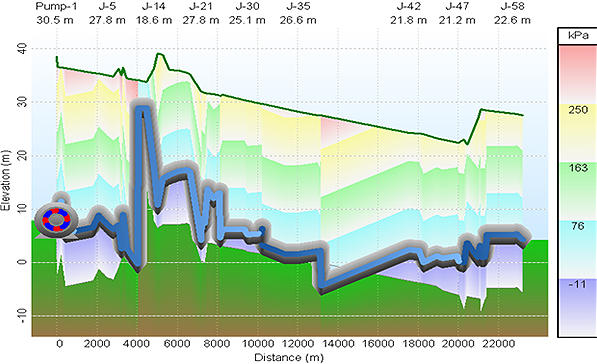

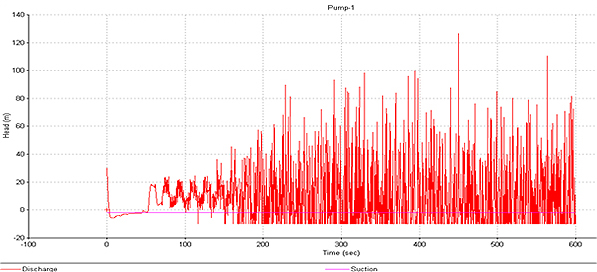

为何进行管道流动(水击)分析?

1) 掌握在瞬变过程中急剧的压力变化
2) 判断是否超过设备设计压力
3) 掌握发生意外情况(低压、气蚀、高压等)
4) 找出防止高压导致管道系统破损的方法
5) 因低压瞬变现象导致密封损坏
6) 因低压瞬变现象导致污染物流入管道系统
7) 防水击装置的预设计及评估

Surge protection system_Flowtech
Surge protection system_Flowtech

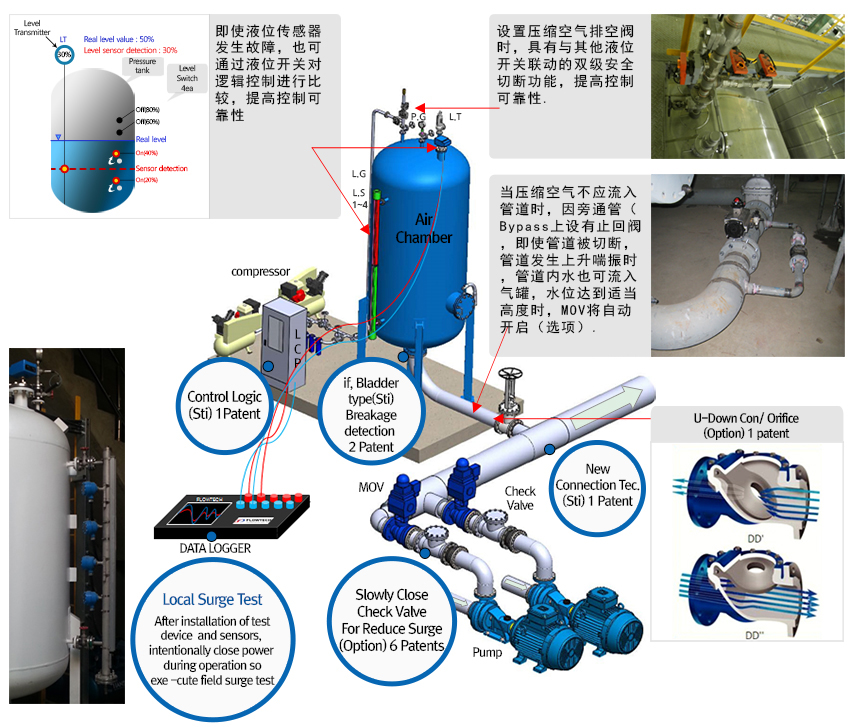

水冲击缓解装置; 在世界上,获得专利最多

Surge protection system_Flowtech
