Definition of Water Hammer(surge)

Le coup de bélier est un état d’instabilité de pression ou une onde entrainée par le fluide lui-même qu’il soit liquide ou gaz lorsqu’il subit un arrêt brusque ou bien un changement brutal de direction d’écoulement. Lors de Nous constatons assez souvent ce phénomène de coup de bélier lors de la fermeture brusque d’une vanne du système de tuyauterie l’ouverture ou la fermeture à l’extrémité de la tuyauterie cette fermeture génère des ondes de pression qui se propagent dans tous les sens dans le système de tuyauterie ce que nous appelons les chocs hydrauliques ,ces ondes causent énormément des problèmes à savoir le bruit excessif et des vibrations importants qui peuvent endommager le système de tuyauterie entier .il est tout de même possible d’éviter les impacts d’un tel phénomène en utilisant des accumulateurs ,réservoir de dilatation,……….etc.

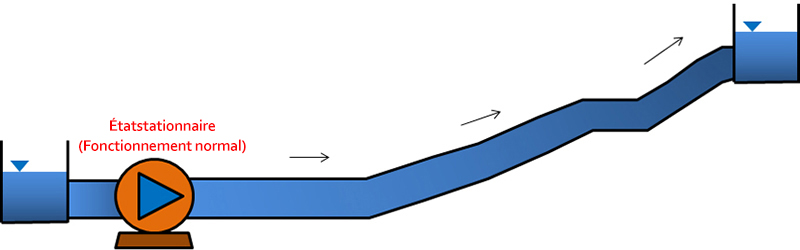

· Normal operation

· Formation and growth of vapor cavity

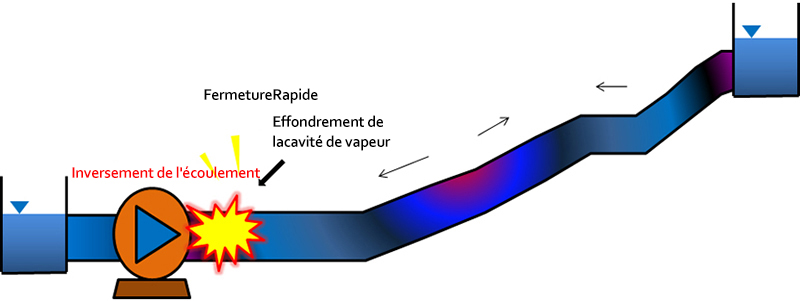

· Water Hammer Phenomenon occur

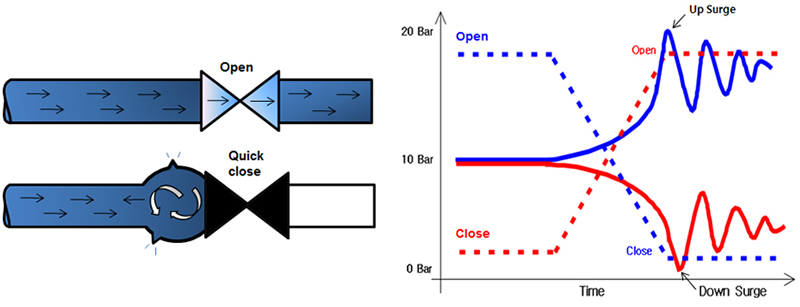

· Pressure Change of Re-operation

Les impacts du phénomène de coup de bélier :

1) L’augmentation de pression peut mener a’ des différentesdéfaillances du système de tuyauterie a’ savoir la Pompe, les vannes et les supports de structure.
2) Les cavités de vapeur causent des effondrements ou de fortes ondes de choc générées lors de la séparation de la colonne et provoquent la rupture des canalisations.
3) La diminution de pression dans la canalisation peut entrainer des dégâts environnementaux et d’hygiène En permettant a’ la pollution d’entrer au sein de systèmes de canalisation
4) La génération du bruit et des vibrations importantes ce qui rend parfois le control difficile a’ cause d’instabilité De l’onde pression.

Damage of Water Hammercavity_Surge protection system_Flowtech

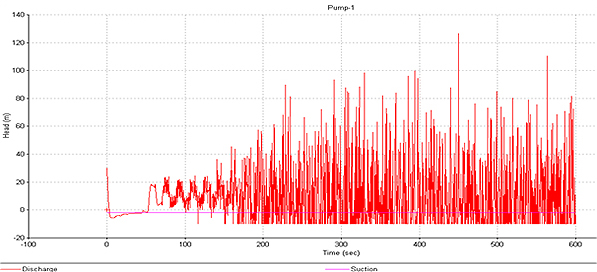

Pourquoi une analyse hydraulique transitoire est-elle nécessaire ?

1) Les pressions extrêmes ne surviennent que dans les phases transitoires d’écoulement.
2) Les pressions peuvent dépasser la limite de design
3) Des conditions peuvent survenir a’ savoir (basse pression, cavitation, sévères fluctuations de pression).
4) Les hautes pressions transitoires endommageraient la tuyauterie.
5) Les basses pressions transitoires endommageraient l’étanchéité.
6) Des solutions contre coup de bélier.
