· درجة حرارة التشغيل 120 درجة مئوية، 99.9% امتلاء بغاز النيتروجين · السعة: 100 متر مكعب للوحدة (حتى 5 متر مكعب لنوع القربة المطاط) · تحكم في التمدد حتى في حالات انقطاع الطاقة. · منع تسرب الماء الساخن في شبكة الانابيب في حالات انقطاع الطاقة · وضع التسريح يسمح بإزالة الهواء باستمرار في أوقات محددة · نظام تحكم ومراقبة وتحكم مباشر عن بعد · PLC التشغيل الطارئ يعمل في حالة فشل مستشعر الضغط أو نظام التحكم المنطقي · التحكم في تركيز النيتروجين: تركيز غاز النيتروجين الأمثل في خزان التمدد · أهم أحداث التشغيل. البيانات وتحليل البيانات متاح على شاشة العرض. |
· الإمتلاء بالغاز | ضاغط هواء> مبرد > مجفف بارد> فلتر رباعي المراحل لغاز النيتروجين المولد> خزان إستقبال غاز النيتروجين>صمام ذو تحكم إلكتروني | ||
· التحكم في التمدد | مستشعر الضغط-صمام ذو محرك كهربي/ صمام تسريب الضغط الأول، تشغيل يدوي ثلاثي السرعات + تشغيل طارئ في حالة فشر مستشعر الضغط المتصل بنظام التحكم PLC | ||
· التحكم في الارتجاع | مضخة إرجاع الماء-صمام ذو محرك كهربي و صمام تقليل الضغط، تشغيل يدوي ثلاثي السرعات | ||
·التحكم في مستوى الماء | التحكم الأمثل في المستوى | ||
· التحكم الموازي | الماء المتمدد يتم تسريبه لنظام التسخين المجاور |
· | الجدوى الاقتصادية : | تقريبا من 20-30% أقل تكلفة من محطات التسخين الفردية وكفاءة حرارية أفضل (35% في حالة التوليد، 85%ؤفي حالات الأنظمة المدمجة تبريد وتسخين) |
· | الجدوى البيئية : | الأنظمة المتكاملة أكثر قابلية لتطبيق تكنولوجيات متقدمة للحد من التلوث كما أن توفير الطاقة يحسن جودة الهواء. |
· | الأمان : | توليد الطاقة الحرارية والكهرباء في قطاعات يقلل عوامل المخاطرة على المستوى المحلي (يمنع انقطاع الكهرباء) |
· | القناعات : | تدفئة مستدامة مستقرة ومياه ساخنة متوفرة على مدار الساعة، والتوسع في المساحات المخصصة للمعيشة بتوفير حجرات الغلايات |
العنصر | خزانات التمدد الحالية | Eco-Trol نظام |
مقاومة النظام للحرارة | درجة حرارة تصميم الجهاز 80 درجة مئوية في حالة استخدام حجاب حاجز مطاطي درجة حرارة تصميم النظام 120 درجة مئوية | درجة حرارة تصميم الجهاز 120 درجة مئوية (لا استخدام للحجاب حاجز مطاطي درجة حرارة تصميم النظام 120 درجة مئوية |
السعة | في حالة استخدام قربة مطاطية 5متر مكعب فقط عند الحاجة إلى سعة 50 متر مكعب سعة يكون من المستحيل تقسيم الخزان | ملأ ب غاز النيتروجين 99.9% ضاغط الهواء/التنقية/ مجفف بارد/خزان غاز نيتروجين مضغوط: متاح استخدام وحدات سعة 100 متر مكعب للوحدة |
منع التسريب والتبخر | في درجة حرارة تصميم النظام 120 درجة مئوية التبخر وارد الحدوث في الأنابيب مما يجعل تدوير الماء مستحيلا. مما ينتج عنه شكاوى من العملاء | المحافظة على حالة الضغط مضمونة في وجود نظام ضاغط جيد في شبكة الأنابيب مما يضمن منع للتبخر ويعطي ميزة الاستقرار للشبكة. |
التحكم في التمدد | فتح وغلق صمامات ذات تحكم إلكتروني أو تحكم بفرق الضغط | نظام أمان ثلاثي الطرق يتم استخدامه |
1. طريقة كهربية: مضخة + وحدتين من الصمامات ذات التحكم بمحرك كهربي 2. طريقة ميكانيكية: صمام تسريب الضغط رئيسي في حالة انقطاع الكهرباء أو العطل 3. نظام تحكم الطوارئ متاح |
||
التحكم في إرجاع الموائع | مضخة أو فرق الضغط | نظام أمان ثلاثي الطرق يتم استخدامه |
1. طريقة كهربية: مضخة + وحدتين من الصمامات ذات التحكم بمحرك كهربي 2. طريقة ميكانيكية: صمام تخفيف الضغط رئيسي في حالة انقطاع الكهرباء أو العطل 3. نظام تحكم الطوارئ متاح 4. تركيب خط تسريب حراري لحماية المضخات |
||

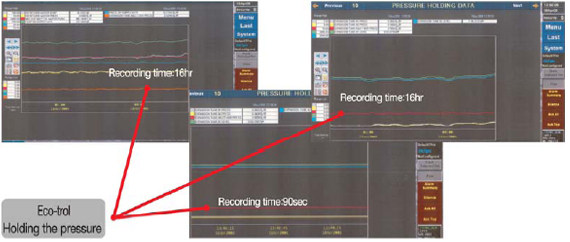

عداد قياس إقطاع الكهرباء measure |
السماح بتمدد الماء مستحيل الطرق المائي في حالة توقف المضخات المفاجئ يتسبب في تبخر الماء في أجزاء الطرق المنخفض مما يسمح بتبخر الماء ويجعل عملية تدوير الماء في الأنابيب مستحيلا |
سماح بالتمدد (كهربي وميكانيكي) وجود نظام منع الطرق المائي في حالة انقطاع الكهرباء عن طريق خزان التمدد |
التحكم الاوتوماتيكي | 1. مستخدم في وظائف قليلة جدا | 1. نظام تحكم منطقي PLC+ شاشة تعمل باللمس+تحكم عن بعد + نظام تفاعل BAS 2. نظام تحكم لحالات الطوارئ متوفر في حالات عطل التحكم الاوتوماتيكي |
الحفاظ على تمدد الطاقة | لا يستجيب من تلقاء نفسه | يتفاعل مع نظام تحكم تغير المياه لتقليل فقد الطاقة في حالتي الحمل الحراري و محطات توليد الطاقة |
نظام تسخين منفصل متصل بمضخة تعزيز | Dongnam CES نظام طاقة ذو ملكية عامة لمشروع |

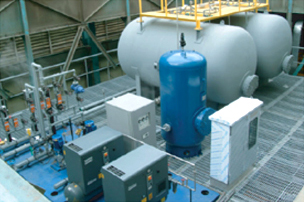

منشأة محطة تعافي الموارد | |||||||
8m² X 2unit | 20m² X 2unit | 15m² X 2unit | |||||||
|

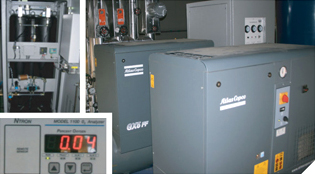

نظام تحكم ثلاثي المستويات | ضاغط ومولد غاز النيتروجين | |
لوحة التحكم (شاشة تعمل باللمس) | ||
■ وعاء الغاز ■ مولد غاز النيتروجين |
في حالة استخدام نموذج مثالي لنظام تسخين منفصل | > الاستخدام اليومي لغاز ال نيتروجين | |
> المروة الواحدة 25% من أقصى تمدد 0.5K 60³=1K, 30Nm³/day | ||
في حالة استخدام خزان نيتروجين مضغوط مغلق قابل للاستبدال | > سنة / 10,800m³= شهر x 12 يوم/شهر x 30 يوميا /30Nm³ | |
> سنة / 27,000,000won = سنة / 2,500won/m³x 10,800m³ | ||

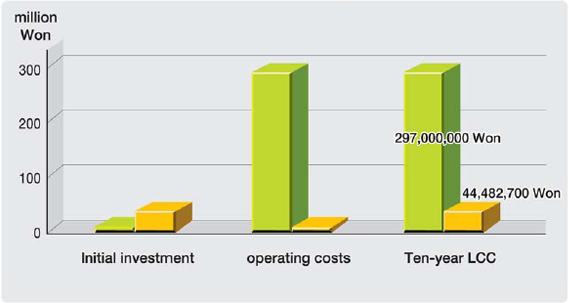

> 297,000,000won = (تكلفة الصيانة) x1.1 سنة / year LCC : 27,000,000won -10 | ||
في حالة استخدام مولد غاز النيتروجين | > الاستثمار الأولي: (يستنفذ في 10 سنوات) 40,000,000won | |
> فاتورة استخدام الكهرباء: 4,387,500won=سنواتx10{x65won/kWشهر12يومx5kW/hx30ساعة3.75} |
||
> تكلفة استهلاك دورة الحياة سنوات-10: :44,482,700won=(تكلفة صيانة)x1.1(40,000,000+438,750) |
||
الجدوى الاقتصادية | > = مدة استرجاع الاستثمار:(1.5سنة)سنة1.49=44.5/29.7 | |
الأمان | > يعمل بضغط منخفض وهذا يجعله لا يندرج تحت قوانين استخدام الضغوط العالية للغازات | |
> مولد غاز النيتروجين يقلل طاقته المشغلة مما يجعله شبه دائم |
