تعریف الطرق الناتج عن المطرقة المائیة I

الطرق المائي (طرق الموائع بصفة عامة) هو موجة ضغط أو ارتفاع مفاجئ في الضغط يحدث عندما يتوقف مائع متحرك (السوائل بصفة خاصة لكن أيضا الغازات في بعض الحالات) بالقوة أو يغير اتجاهه فجأة (تغير في كمية التحرك). الطرق المائي يحدث عادة عندما يتم غلق صمام في نهاية شبكة الأنابيب فجأة، فتنشأ موجة ضغط عالية تنتشر في الأنابيب. ويسمى أيضا صدمة هيدروليكية. موجة الضغط هذه قد تسبب أضرار جسيمة كالضوضاء والاهتزازات وقد تصل لانهيار للشبكة. يمكننا تقليل تأثير نبضات الطرق المائي باستخدام مجمعات، خزانات تمدد ووسائل أخرى.

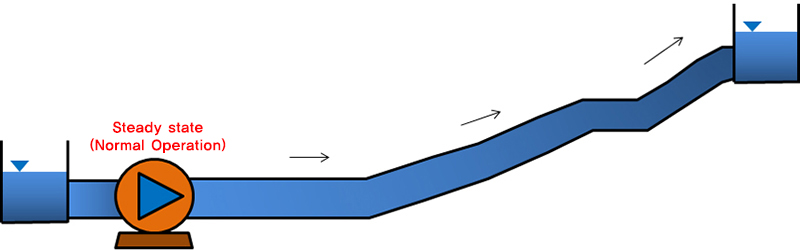

· حالة التشغيل الطبيعي
Normal operationcavity_Surge protection system_Flowtech

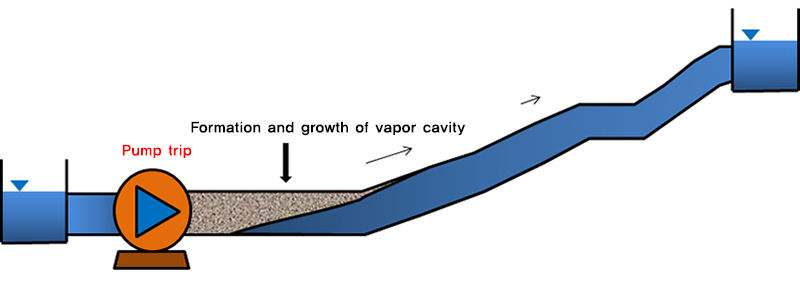

· تكون وتمدد فقاعة البخار
Formation and growth of vapor cavity_Surge protection system_Flowtech

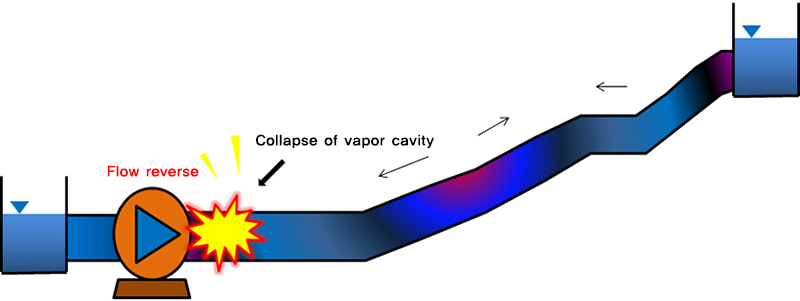

· حدوث ظاهرة الطرق المائي
Water Hammer Phenomenon occurcavity_Surge protection system_Flowtech

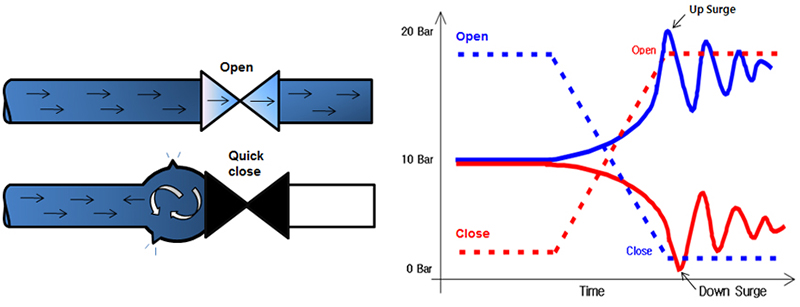

· تغير الضغط نتيجة إعادة التشغيل
Pressure Change of Re-operationcavity_Surge protection system_Flowtech
أضرار الطرق المائي

1. ارتفاع الضغط في خطوط الأنابيب يسبب أضرار في المنشآت مثل تلف المضخات والصمامات والأنابيب وهياكل الدعم.
2. فقاعات البخار تتسبب في الانهيار وموجات ضغط ثقيلة في فواصل المسارات وبالتالي ينشأ عنها تلف بالأنابيب.
3. انخفاض الضغط في شبكات توصيل المياه يشكل مخاطر صحية حيث يسمح بدخول ملوثات من الخارج للشبكة.
4. الطرق المائي قد يسبب اهتزازات وضوضاء أو يجعل التحكم الأوتوماتيكي صعبا نتيجة لموجات الضغط الغير عادية.
Damage of Water Hammercavity_Surge protection system_Flowtech

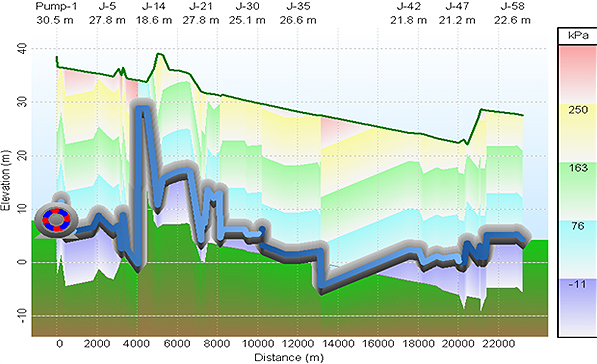

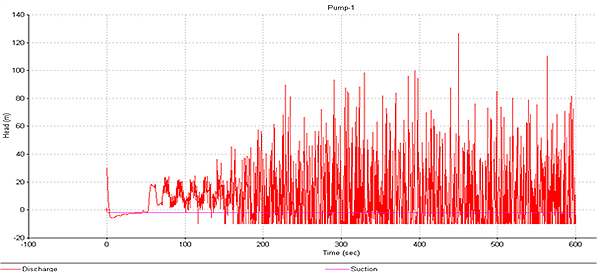

لماذا يجب علينا تحليل الحالات الانتقالية الهيدروليكية؟

1. الحالات القصوى للضغط تحدث عادة في الفترات الانتقالية في السريان
2. الضغط قد يتجاوز حدود التشغيل المسموح بها خلال تصميم الشبكة
3. حدوث حالات غير مرغوبة (انخفاض الضغوط والتخلخل والارتفاع الهائل في الضغط إلخ.)
4. الانتقال السريع لضغط عالي يدمر الأنابيب.
5. الانتقال السريع لضغط منخفض يسبب تدمير العزل ومنع التسريب في الأنابيب
6. الانتقال السريع لضغط منخفض يسبب خطورة على الصحة
7. تقييم مخططات الحماية من الطرق

Surge protection system_Flowtech
Surge protection system_Flowtech

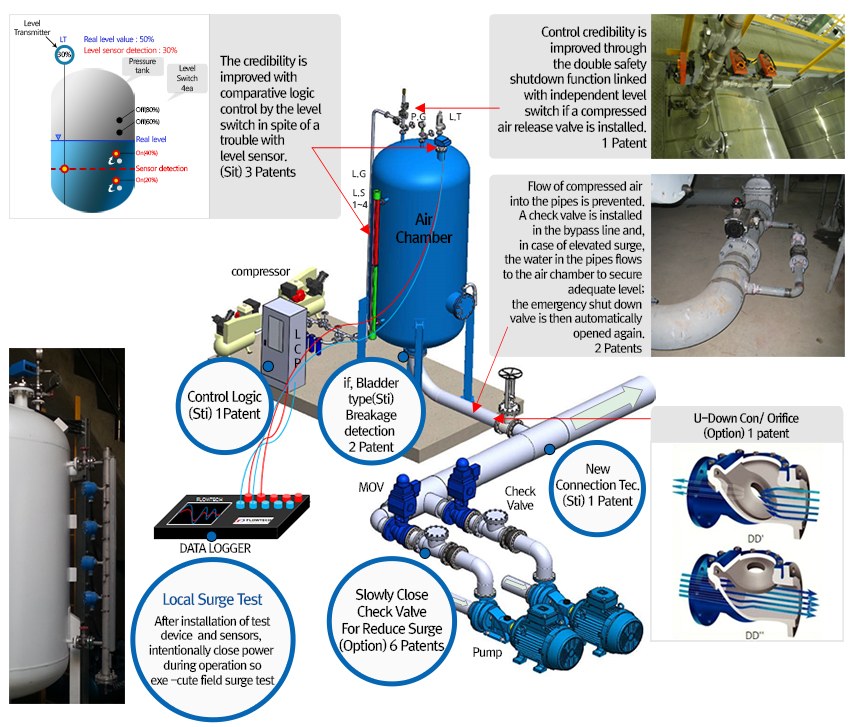

أفضل تكنولوجيا عالميا

Surge protection system_Flowtech
