제품소개 수충격 완화장치 M I N - t r o l ®

개별 수전용 MIN-trol®

MIN-trol®이란?

수격/수충격 현상이 발생하는 수전, 밸브전단에 쉽게 설치할 수 있는 개별식 소형 수충격방지기입니다.

· MODEL NO : M500
· 외형 치수 : ￠87mm×115mm
· 전체 용량 : 160cc(ml)
· 최고사용압력 : 10㎏/cm²G
· 최고충격압력 : 14㎏/cm²G
· 최고사용온도 : 93℃
· 최고 유속 : 3m/sec
· 공기충진압력 : 공장 출하시 1.5㎏/cm²G로 충전되어 있으므로 필요에 따라 조정하여 사용하십시오.

MIN-trol®의 특징

· Non-Metallic Internals
· Sealed Air Charge
· Easy Installation

MIN-trol®의 구조 및 작동원리

밸브가 개방되어 있을 때
정상적으로 흐르는 상태

밸브가 급격히 닫히면 쇼크(워터햄머)가 발생하게 되는데,
이때 갑자기 발생하는 높은 압력을 다이어프램에 의해
분리·봉입되어 있는 공기가 압축되면서 충격에너지를 흡수하여
쇼크를 방지한다.

MIN-trol®의 선정표

MIN-trol®의 설치 갯수는 배관길이, 배관의 압력, 배관의 호칭경에 따라 아래표에서 구한다.

배관의 호칭경	배관길이(m)	배관유수압력(물이 흐르고 있을때의 배관 압력, kg/cm²G)
배관의 호칭경	배관길이(m)	2.1	2.8	3.5	4.2	4.9	5.6	6.3	7.0
15A(1/2")	15	1	1	1	1	2	2	2	2
	22	1	1	1	1	2	2	2	-
	30	1	1	2	2	2	2	-	-
20A(3/4")	7.5	1	1	1	1	2	2	2	2
	15	1	1	2	2	2	2	-	-
	22	2	2	2	2	-	-	-	-
25A(1")	7.5	1	1	1	1	2	2	2	-
	15	2	2	2	2	-	-	-	-
	22	2	-	-	-	-	-	-	-
32A(1/4")	7.5	2	2	2	-	-	-	-	-

이 표는 유속 3m/sec, 충격압력 10kg/cm²G를 기준한 것임. 표 안의 숫자는 설치 갯수

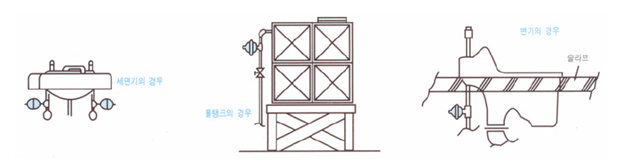

MIN-trol®의 설치방법

가능한한 급수·급탕관의 수도꼭지
가까이에 설치하십시요.

고가수조·저수조의 볼탑이나
솔레노이드 밸브 가까이 설치하십시요.

Flush밸브 직전에 설치하십시요.

※ 봉입공기 압력은 1년에 1번정도 점검해 주십시요. 압력이 기준치보다 30%이상 부족하면 공기를 보충해 주십시요.
