제품소개 수충격 완화장치 U D - C o n

Orifice가 설치된 서지탱크와 UD-con

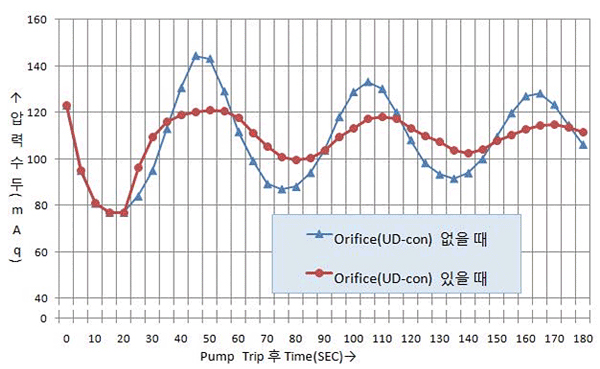

Air Chamber With Orifice or Not

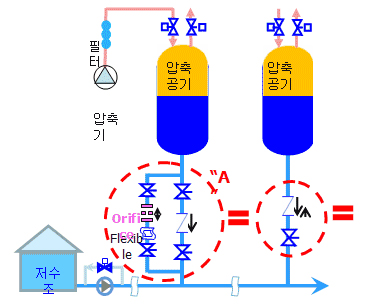

Air-Chamber가 설치된 상태에서 측관에 Orifice를 설치하면, 수충격을 더 효과적으로 줄일 수 있는데,
복잡한 측관 "A"를 「양방향 차등 마찰 계수 콘트롤 체크밸브」 단 한 개로서 오작동방지뿐 아니라 수충격을 현저히 감소시킬 수 있다.


"A"의 일체화(특허 제 10-0868908호) 양방향 차등마찰계수 콘트롤 체크밸브

배관에서 압력탱크로 유입시 Orffice 역하로 마찰저항 증가	압력탱크에서 배관으로의 통수는 원활하게! Up & Down-Surge 효과적 방지

*** 연결관 사이즈 선정의 메카니즘
에어챔버타입 또는 블래더타입의 수충격방지장치에서 관내 부입이 발생할 때 탱크에서 배관으로 유입되는 유량과 속도에 따라 배관압력의 낮아지는 정도가 다르게 되는데, 이때 배관사이즈 및 길이에 따라 마찰저항이 다르고 그에 따라 유입되는 양도 달라지는데 사이즈를 너무 크게 하면 부압은 해소되나 탱크가 작을 경우 탱크의 에어가 배관으로 유입되어 문제가 발생하며, 너무 사이즈가 작아 마찰저항이 크면 탱크에서 유입되는 유량이 작으므로 부압이 해소되지 못한다. 따라서 각 시스템마다의 적합한 마찰저항을 갖도록 배관길이 사이즈 등을 결정한다. 보통은 관로 유동해석 프로그램으로 해결할 수 있다.

설치사례 - 파주 운정 물정화시스템 조성공사

[사양]

사용등급 및 압력	ANSI Class 150, 70℃
Base Standard	AWWA C 508, ASME 16.34
Size	200~600A
작동원리	수력에 의한 자력운동
면간치수	제작자 사양
접합방식	양플랜지형
기타부가사항	대시포트(Dash-pot), 리미트 스위치

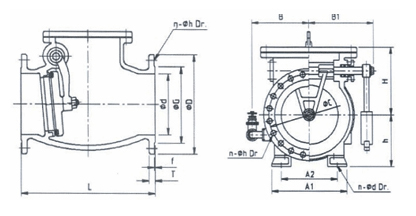

(단위:mm)

호칭지름
DN

면간치수
L

플랜지치수

높이

기타

다리

n-￠h

Txf

300

695

445

367

400

12-23

31x4

380

250

370

440
