수충격 방지밸브 Surge Anticipator Valve

수충격 방지 밸브는 배관시스템에서 발생하는 수충격 제어장치로서, 특히 정전 등에 의해 펌프가 갑자기 정지될 때 펌프출구에서의 하강압(Down Surge) 또는 증기공동(Vapor Cavity)과 이어지는 배관수의 재역류때 발생되는 상승압(Up Surge)을 완화시키는 밸브이다. 펌프와 함께 정상적으로 운전되는 배관계에서 펌프 정지 때 하강하는 압력을 감지하여 미리 밸브를 개방함으로써 상승서지를 최소화하여 배관과 장비를 안전하게 보호한다. 수충격 방지밸브는 그림에서와 같이 펌프출구의 체크밸브를 지나 토출 헤더에서 분기하여 설치하고 밸브의 2차 측은 저수조(대기압)로 유도하거나 방류하며, 압력 감지관은 20A 이상으로 토출헤더에서 별도로 인출하여 연결한다.

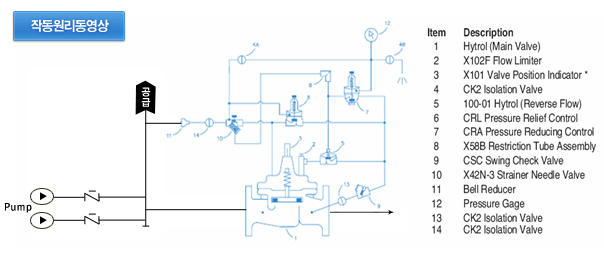

작동원리

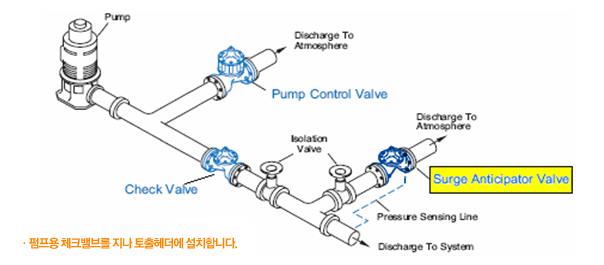

배관연결

규격 및 재질

Pressure Ratings (Recommended Maximum Pressure - psi)

Valve Body & Cover		Pressure Class
Valve Body & Cover		Flanged
Grade	Material	ANSI Standards*	150 Class	300↑ Class
ASTM A536	Ductile Iron	B16.42	250	640
ASTM A216-WCB	Cast Steel	B16.5	285	720
ASTM B62	Bronze	B16.24	225	500
Note: · ANSI standards are for flange dimensions only. Flanged valves are available faced but one drilled. † Consult factory when Maximum Operating Pressure Differential (MOPD) is greater than 400 PSID

Materials

Component	Standard Material Combinations
Body & Cover	Ductile Iron	Cast Steel	Bronze
Available Sizes	4”- 24”	4”- 16”	4”- 16”
Disc Retainer & Diaphragm Washer	Cast Iron	Cast Steel	Bronze
Trim: Disc Guide, Seat & Cover Bearing	Bronze is Standard Stainless Steel is Optional
Disc	NBR Rubber
Diaphragm	Nylon Reinforced NBR Rubber
Stem, Nut & Spring	Stainless Steel

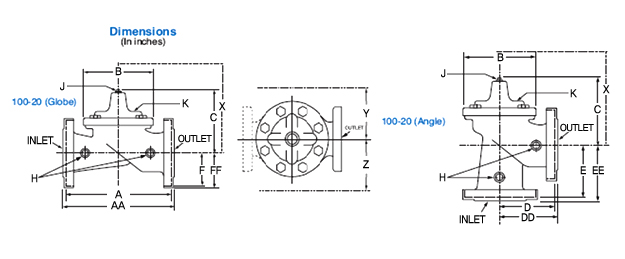

치수

Valve Size (inches)	4	6	8	10	12	14	16	18	20	24
A 150 ANSI	13.88	17.75	21.38	26.00	30.00	34.25	35.00	42.12	48.00	48.00
AA 300 ANSI	14.50	18.62	22.38	27.38	31.50	35.75	36.62	43.63	49.62	49.75
B Dia.	9.12	11.50	15.75	20.00	23.62	27.47	28.00	35.44	35.44	35.44
C Max.	8.62	11.62	15.00	17.88	21.00	20.88	25.75	25.00	31.00	31.00
D 150 ANSI	6.94	8.88	10.69	-	-	-	-	-	-	-
DD 300 ANSI	7.25	9.38	11.19	-	-	-	-	-	-	-
E 150 ANSI	5.50	6.75	7.25	-	-	-	-	-	-	-
EE 300 ANSI	5.81	7.25	7.75	-	-	-	-	-	-	-
