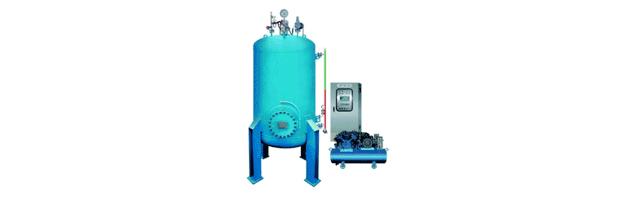

중대규모 Air-Chamber Type Surge Vessel

수충격 완화장치 중 배관의 하강과 상승압력(Down & Up Surge)을 동시에 제어할 수 있는 유일한 것으로, 에어챔버에 충진된 압축공기의 팽창과 수축으로 주기능이 수행되므로 작동에 있어 신뢰성이 매우 높다.

펌프 출구 측에 연결되어 배관 압력이 낮아질 때 배관에 충수하여 압력강하를 방지하며, 배관압력이 높아질 때 공기부(기체)의 수축으로 하강압력과 상승압력 모두 제어할 수 있는 능동적이고 적극적인(Activity)방식으로서, 수동적이고 피동적인(Passive) 맥동 해소밸브 등과 대조된다.

한편, 에어챔버와 주배관의 연결관 저항은 에어챔버 용량과 배관의 압력 강하·상승에 대한 함수로 결정되므로 연결관의 size 및 밸브 등은 설계 값에 준하여 설치해야 관로 유동해석시의 장비용량 선정과 시공 후의 운전상태가 일치하게 된다.

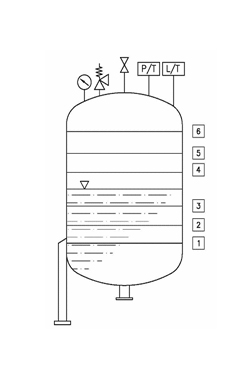

수충격 완화장치(HAMMER-trol®)의 Level에 따른 기기 동작

		Air Chamber의 레벨에 따른 기기 동작은 해당 관로의 해석이나 장치를 설치한 후 그 시험 결과에 따라 결정하여야 하며, 그 표준 작동 설명은 아래와 같다.

		Level 1 Level 2 Level 3 Level 4 Level 5 Level 6	최저 수위 표시(Lowest Water Level Indication) - 경고 Level 1 이하로 수위가 내려가면 공기가 배관으로 유입될 수 있으므로, 경고 표시가 작동되도록 한다. 압축공기가 배관으로 유출되는 것을 절대방지할 필요가 있는 경우, 연결관에 전동밸브를 설치하여 Level1과 연동한다. 배기밸브 개방(Air Vent Valve Open) 수위가 Level 2에 도달하면, 배기밸브를 통해서 공기를 배출시킨다. 압축기 정지 레벨(Compressor Stop Level) 이 레벨은 정상운전상태 수위의 하한선을 나타낸다. 수위가 Level 3에 도달하면 주·보조 압축기 모두의 작동이 정지되도록 한다. 주 압축기 기동 레벨(Main Compressor Run Level) 이 레벨은 정상운전상태 수위의 상한선을 표시한다. 수위가 Level 4에 도달하면 주 압축기가 작동한다. 보조 압축기 기동 레벨(Aux. Compressor Run Level) 정상운전상태에서 수위가 Level 5에 도달하면 보조 압축기를 기동하게 하고, 이상상태임을 나타내는 경고가 표시되도록 한다. 최고 수위 표시(High Level Indication) 정상운전하에서 이 수위에 도달하게 되면, 에어챔버는 더 이상 효과적인 수격완화장치가 될 수 없으므로 경보음이 울리도록 한다. 별도의 레벨 스위치에 의해, 압축공기가 더 이상 배출되지 못하게 하는 레벨 스위치와 배기차단 전자밸브(N.O)를 구성한다.

수충격 완화장치(Air Chamber with Air Compressor) HAMMER-trol® 제원

MODEL V수직, H수평	용량 (m3)	규격 (ø x H)mm	탱크중량 (kg, 10kg/cm² 기준)			비 고
MODEL V수직, H수평	용량 (m3)	규격 (ø x H)mm	제품	운전	수압시험	비 고
HWT-500V	0.5	ø700 X 2,350H	400	650	900	현장에 맞는 규격생산 가능
800V	0.8	ø930 X 2,500H	600	1,000	1,400
1,000V	1.0	ø930 X 2,700H	700	1,200	1,700
1,500V	1.5	ø1,208 x 2,800H	900	1,700	2,500
2,000V	2.0	ø1,208 x 3,500H	1,020	2,010	3,020
5,000V	5.0	ø1,540 x 4,700H	2,000	4,600	7,100
10,000V	10.0	ø2,000 x 5,200H	5,200	11,200	17,200
10,000H	10.0	ø2,000 x 4,100H	5,200	11,200	17,200
20,000V	20.0	ø2,720 x 5,900H	6,560	16,560	26,560
20,000H	20.0	ø2,720 x 4,700H	6,560	16,560	26,560
30,000H	30.0	ø2,980 x 4,700H	8,750	23,750	38,750
50,000H	50.0	ø3,240 x 4,900H	13,670	38,670	63,670
90,000H	90.0	ø4,000 x 8,700H	32,000	62,000	92,000

수충격 완화장치(HAMMER-trol®)의 시스템 구성

수배관 시스템에서 발생되는 수충격을 효과적으로 제어하기 위해서는 수충격 완화설비 뿐만 아니라 배관시스템에 반드시 설치하거나 고려되어야 할 사항들이 있다. 예를 들면, 펌프 출구측에는 체크밸브를 한곳에만 설치해야한다. 이는 체크밸브를 펌프출구와 배관 중간에 이중으로 설치하게되면 그 곳을 기준으로 완화장치를 양쪽에 검토/설치해야 하기 때문이다. 수충격 완화장치에는 제어를 위한 레벨센서, 압력센서, 압축공기 충진-배기용 전자밸브, 압축기와 에어필터, 자동제어반, 검토와 확인을 위한 레벨게이지, 압력게이지, 점검용 드레인밸브, 맨홀 사다리와 플랫폼, 방호장치용 안전밸브, 그리고 리프팅러그, 어스러그 등도 구비하여야 한다.

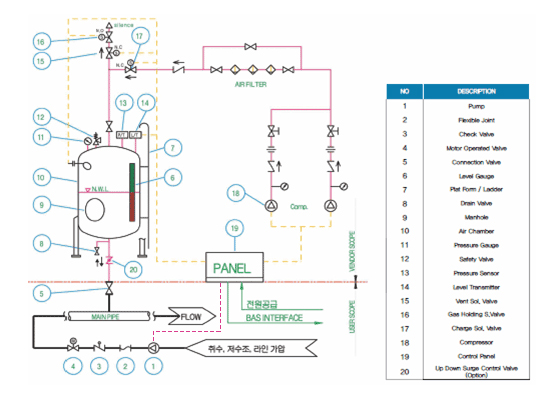

다음그림은 에어챔버타입의 수충격 완화장치에 대한 구성 및 펌프배관의 구성일례이다.
