I & I WMS 통합급수시스템이란?

Intelligent & Integrated Water Management System의 약자로 골프장 등에서 관개용수의 Pumping, Filtering,Dosage & Boosting을 하나의 System에 통합, 공급하는 장치이다. 미국과 같은 골프 선진국에서는 거의 대부분의 골프장에서 채용하고 있는 시스템이며, 국내에서는 최초로 폐사에서 자체 개발 하였습니다.

I & I WMS 통합급수시스템의 특징과 장점

특 징	장 점	비 고
연못물 직접 펌핑	1. 저수조 불필요 2. 펌프실 건축 구조 불필요 - 야외설치 가능 3. 지하수 개발 최소화 4. 연못물의 순환과 활성화로 연못 투시도 향상
경제성	배수지(콘크리트조),저수조(지하수출구),가압펌프불필요
친환경	1. 연못물의 자정능력 향상 2. 지하수 개발 최소화
시공성	1. 현장에서 배관 및 용접작업이 최소화 되므로 공사기간 단축 할 수 있다. 2. 공장에서 제작, 조립, 검사 및 시험을 거치므로 시공품질이 우수하다.	Pre-Fabricated 시공방식
유지관리비	1. 살수펌프 시스템과 여과장치 및 관련장치의 일체형으로 관리 단순화 2. 서비스 지원체제 단일화 - 설비의 Life Cycle 기간동안 성능과 품질을 일괄 보증하며, 책임한계가 분명하고, 시공에 따른 관리, 감독이 용이하다. 3. 각 구성기간 최적 설계를 하여 전체적인 에너지 이용 효율이 높다.

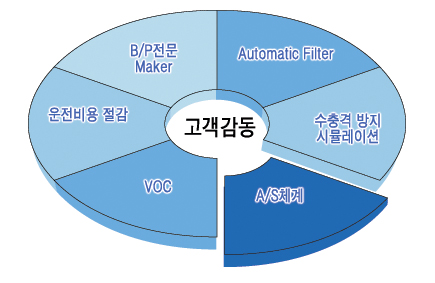

I & I WMS 통합급수시스템의 구성 KNOW-HOW

국내 부스터 펌프시스템의 선두주자	91년이후 장한 기술 ITEM으로 경험축적	수충격현상 컴퓨터 시뮬레이션
· 국내공급의 선두 및 최고누계납품실적	· 삼성전자, 현대자동차 외 107현장	· 설계시공 기술지원
· Inverter 제어형 KT 신기술 인증		· 삼성엔지니어링 납품
· 인천국제공항 24 sets 외		· 동부엔지니어링 납품 24톤 외

제어로직의 최적화	고객의 목소리 청취(VOC)	품질 & 기술우위 서비스
· 펌핑 시스템 국내최초 KT 인증	· 자체의식개혁교육 - 고정관념변화[주 1회]	· 전담부서 운영
· 자체 프로그래밍	· 현장방문후 고객의 소리청취[주 1회]	· 전국적 조직망
· 원격제어, 인터넷 제어 (CDMA 핸드폰 문자지원 등)		· ONE STOP SERVICE

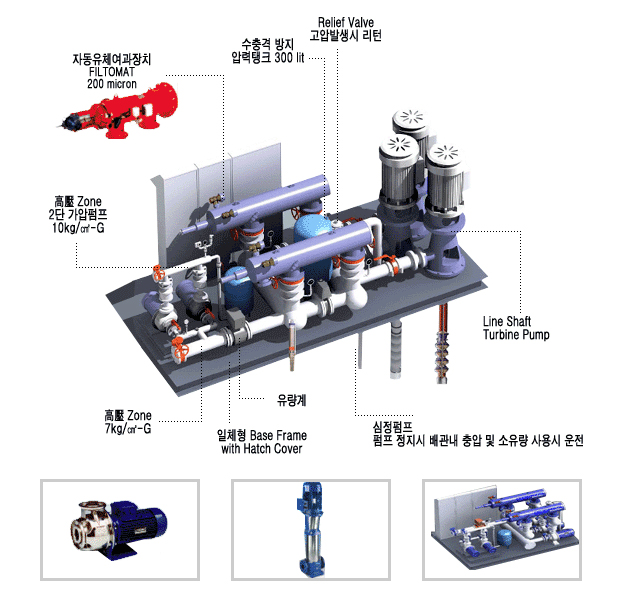

I & I WMS 통합급수시스템의 구성

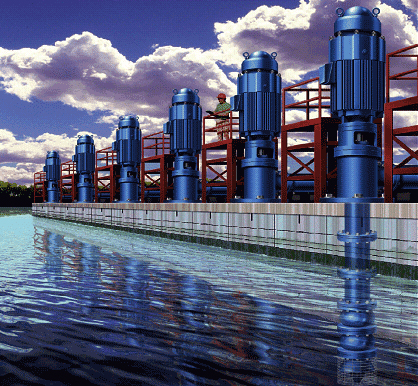

Line Shaft Turbine Pump 설치 예

1. 직접 펌핑
1) 저수조 및 흡입배관 불필요
2) 지하수 개발 최소화

2. 야외설치 가능
3. 소손 방지에 대한 신뢰성 확보 ; 공회전 소손 가능성 차단

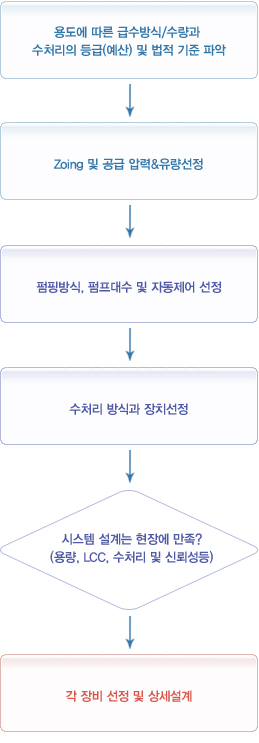

I & I WMS 통합급수시스템의 설계 순서

		경기장 또는 골프장의 용도, 규모, 기후 수원(시수, 지하수)조달 및 수질과 제발 기준 검토

		수평분할 : 수원, 펌프실 및 배관망 별 유량 산정 수직분할 : 실양정과 배관길이에 따른 수압장비 및 배관의 내압고려

		펌핑방식 : 수조설치 유무와 펌프종류 (예, 수직/수평/Line Shaft Turbine 펌프 등) 대수분할 : 순시 최대 부하 및 부하변동 패턴 고려 원격제어 : 상태감시(램프 or PC), 원격운전, 충수 및 핸드폰 문자메세지

		연못 : 소금쟁이, 오존, 부상분리, 생물학적 처리동 공급수 - 스프링쿨러 보호 : 여과(Lake or 펌프 출구) 공급수 - 잔디보호 : ph, 비료, 영양분 공급 등

		1. 친환경적이며, 예산대비 LCC절약형 방식인가? 2. 장비 대수분할은 합리적인가? 3. 원수와 처리수의 수질은 잔디에 효과적인가? 4. 장비신뢰성 향상을 위한 안전장치의 고려유무 5. 내식성 자재, 사용압력과 설계내입은 적절한가? 6. 수충격 방지용 압력탱크 및 릴리프밸브 적용 7. 서비스 여건(설치공간, 공급업체 A/S팀 등)의 고려

		1. 장치별 모델선정 및 Option 선정 2. 예산, 검수방법, Work-Scope 구분 표기 3. 승인도서, Data Sheet와 각 설계도서 등
