보일러의 열효율을 증대하기위해서는 열손실이 가장 큰 보일러의 배기가스온도를 가능한 낮게 배출하기 위해
보일러 본체 출구와 굴뚝사이에 폐열회수장치인 절탄기 또는 공기예열기를 설치하는 시스템

절탄기(ECONOMIZER)

· 보일러 연소배기가스의 폐열을 이용하여 급수온도를 높여 그 손실열을 회수하여 연료를 절감하는 장치
· 고주파 Fin을 사용하여 보다 작고 효율을 극대화시킴
· FIN TUBE는 FIN을 고주파용접형 FIN을 사용하여 고온에서 열팽창에 의한 TUBE와 FIN사이에 유격을 없애고 DUST생기는 것을 방지



3단형	2단형	일체형

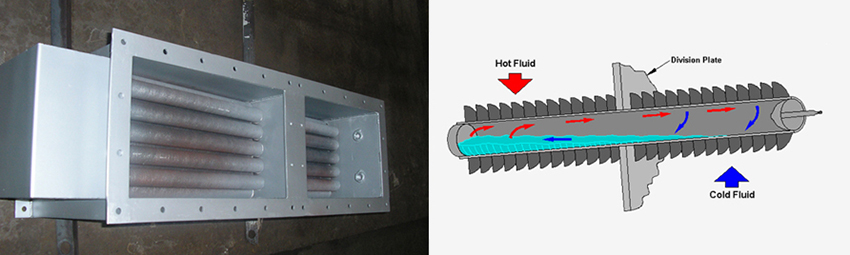

공기예열기

· Heat-pipe는 Tube,의 내부를 진공으로 유지한 채 일정량의 열매체를 채운 후 양 끝을 밀봉한 형태를 가지며,이를 일정한 각도로 기울여 중간에 division
  plate를 설치한 후 Lower side로 Hot fluid를 higher side로 Cold fluid를 통과시킴으로서 Hot Frluid로부터 Cold Fluid로의 열전달을 유발시킨다.
· Heat-pipe에는 주로 Fin-tube가 사용되는데 Hot Fluid,로부터 열을 흡수하여 열매체가 증발하게 되면 Lower side 내부의 증기압은 상승하게 되고, 반대
  로 Higher side의 내부는 열매체가 Cold Fluid 로 열을 방출하고 응축하게 됨으로서 증기압이 낮아지게 된다. 이러한 압력 차이로 인해 증발된 열매체는
  Heat-pipe 내부에서 빠르게 이동하게 되며 응축된 열매체 역시 중력에 의해 다시 흘러 내리게 되면서 연속적인 열전달이 일어나게 된다.
